在当今数字化飞速发展的时代，无论是安防监控、工业检测，还是医疗影像、多媒体制作等领域，对高质量图像数据的获取需求日益增长。而在这一过程中，圖像采集卡发挥着至关重要的作用，它宛如一座桥梁，连接着现实世界与数字系统，将光信号转化为计算机能够处理的电信号，从而实现精准、高效的图像捕捉与传输。本文将深入探讨圖像采集卡的原理、类型、应用场景以及选购要点，帮助您全面了解这一关键设备。

一、圖像采集卡的工作原理

圖像采集卡是一种专门用于接收来自摄像头或其他图像源的信号，并将其转换为数字格式以便计算机进行处理和存储的设备。当光线照射到物体上反射进入镜头后，会在感光元件（如 CCD 或CMOS）上形成光學圖像。這些感光元件將光強差異轉換爲模擬電信號，然後通過模數轉換器（ADC）将模拟信号转换为数字信号。圖像采集卡中的控制电路负责协调整个数据采集过程，包括时序控制、增益调整等操作，确保所采集到的图像具有准确的色彩还原度、对比度和亮度。同时，它还会对数字图像进行初步的处理，如去噪、锐化等优化操作，以提高图像质量。

二、常見類型及特點

（一）按接口分類

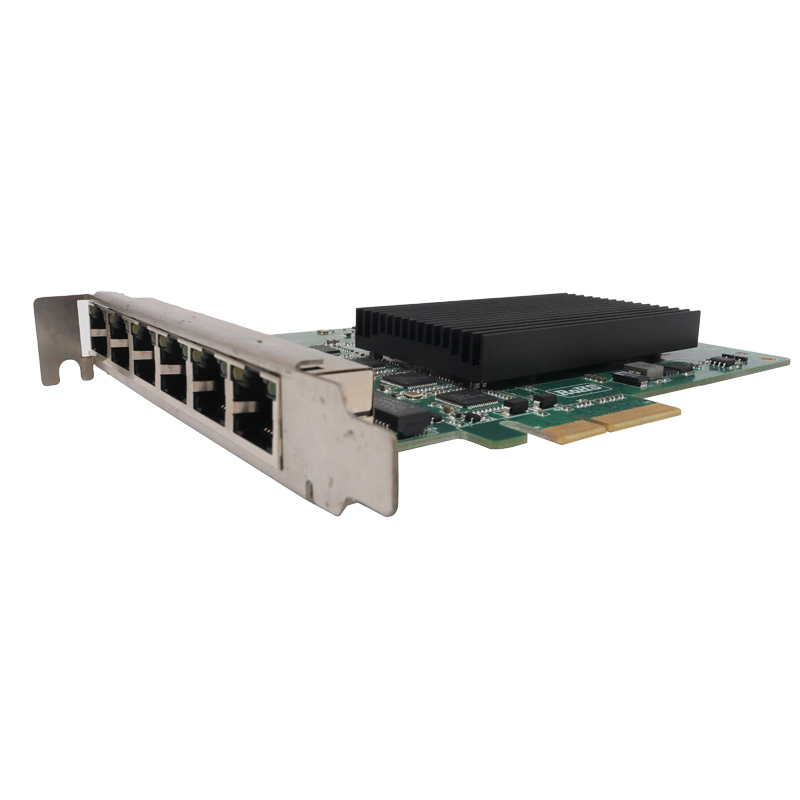

PCIe 接口圖像采集卡

這是目前主流的一種接口類型，具有極高的數據傳輸速率。PCIe 總線的高帶寬允許大量圖像數據快速地從采集卡傳輸到計算機內存中，非常適合處理高分辨率、高幀率的視頻流。例如，在一些專業的影視後期制作工作室中，使用PCIe 接口的圖像采集卡可以实时捕获4K 甚至更高分辨率的視頻素材，爲特效合成等工作提供流暢的數據支持。

USB 接口圖像采集卡

USB 接口因其通用性和便捷性而廣泛應用。它不需要打開機箱進行安裝，只需連接到計算機的USB 端口即可使用。雖然其傳輸速度相對 PCIe 稍慢一些，但對于一般的視頻采集需求，如小型視頻會議系統、家庭監控等場景已經足夠。而且，隨著USB 技術的不斷升級（如USB3.0、USB3.1），其性能也在逐步提升，能夠滿足更多中等複雜度的應用要求。

（二）按功能分類

彩色/黑白圖像采集卡

彩色圖像采集卡能够捕捉到丰富的色彩信息，适用于需要准确还原物体颜色的应用，如广告摄影、艺术创作等领域。而黑白圖像采集卡则侧重于灰度级的分辨，在一些对细节敏感且不需要颜色的场合表现出色，比如某些特定的科学实验观测、文档扫描等。

面陣/线阵圖像采集卡

面陣圖像采集卡可以一次性获取整个二维区域的图像，常用于普通拍照式的图像采集任务。而线阵圖像采集卡则是逐行扫描的方式工作，适合高速运动的物体检测，例如在印刷品质量检测中，线阵采集卡能够快速捕捉到纸张表面连续移动时的细微缺陷。

三、廣泛的應用場景

安防領域

在监控系统中，圖像采集卡是必不可少的组件。它连接着前端的摄像机网络，持续不断地将各个监控点的图像数据传输回监控中心服务器。通过多路复用技术，一块高性能的圖像采集卡可以同时处理多个摄像头的信号，实现大规模的视频监控布局。并且，先进的圖像采集卡还支持智能分析功能，如人脸识别、行为识别等，大大提高了安防系统的预警能力和应急响应效率。

工業生産

在自动化生产线上，圖像采集卡用于产品质量检测。例如汽车制造工厂里，它可以精确地检测车身表面的划痕、漆面瑕疵等问题；电子元件生产企业利用它来检查电路板上的焊接质量和元器件安装位置是否正确。通过对采集到的图像进行分析比对，及时发现次品并剔除，从而保证产品质量的稳定性和一致性。

醫療行業

医学影像诊断离不开圖像采集卡的支持。无论是 X 光機、CT 掃描儀還是核磁共振成像設備（MRI），都需要借助圖像采集卡将人体内部的结构信息转化为可视化的数字图像供医生诊断。而且，在手术导航系统中，圖像采集卡实时传输手术室内的高清视频画面，辅助外科医生进行精准的操作定位。

科研教育

在科研实验室中，研究人员使用圖像采集卡记录实验现象的视频资料，用于后续的数据分析和成果展示。在学校的教学过程中，教师可以通过圖像采集卡将实物演示、微观世界等内容以动态图像的形式呈现给学生，增强教学效果和学生的学习兴趣。

四、如何选择合适的圖像采集卡

（一）明確需求

首先要确定您的应用目的是什么，是需要采集静态图片还是动态视频？如果是视频，要考虑所需的分辨率、帧率以及色彩深度等因素。例如，如果您只是进行简单的文档扫描，那么较低分辨率和帧率的设备就可以满足；但如果是用于高速运动的物体跟踪，就需要选择具有高帧率和快速响应能力的圖像采集卡。

（二）考慮兼容性

确保所选的圖像采集卡与您的计算机硬件和操作系统兼容。查看产品的规格说明书，了解其支持的主板芯片组、CPU 型號以及操作系統版本範圍。此外，還要關注是否與其他外設存在沖突的可能性，尤其是在構建複雜的多媒體系統時。

（三）關注性能指標

除了基本的參數外，還應留意一些關鍵的性能指標，如信噪比（SNR）、動態範圍等。較高的信噪比意味著更少的噪聲幹擾，能提供更清晰的圖像；較大的動態範圍則可以在強光和弱光環境下都能保持良好的成像效果。另外，對于有特殊要求的應用場景，如低溫環境或高溫環境下的使用，要選擇具備相應防護等級的産品。

（四）品牌與售後

选择知名品牌的圖像采集卡通常可以获得更可靠的质量和完善的售后服务。这些品牌在市场上经过长期考验，拥有成熟的技术和稳定的生产工艺。同时，良好的售后服务可以在您遇到问题时及时提供技术支持和解决方案，减少因设备故障导致的停机时间损失。

总之，圖像采集卡作为现代视觉信息处理的核心设备之一，在不同的行业中都有着广泛的应用前景。随着技术的不断进步，未来的圖像采集卡将朝着更高速度、更高精度、更强功能的方向发展，为我们的生活和工作带来更多的便利和创新。无论是专业人士还是普通用户，在选择适合自己的圖像采集卡时，都应该充分了解其原理、特点和应用需求，以便做出明智的决策，开启属于自己的高清视觉之旅。
