在工業自動化、科學研究和安防監控等關鍵領域，“看得清”是无数决策的基础。機器視覺系统如同为机器赋予慧眼，而在这双慧眼中，工业相机与圖像采集卡（Image Acquisition Card）的协同配合构成了视觉感知的关键链路。理解它们各自的作用以及它们之间密不可分的关系，是构建高效、稳定機器視覺解决方案的核心。

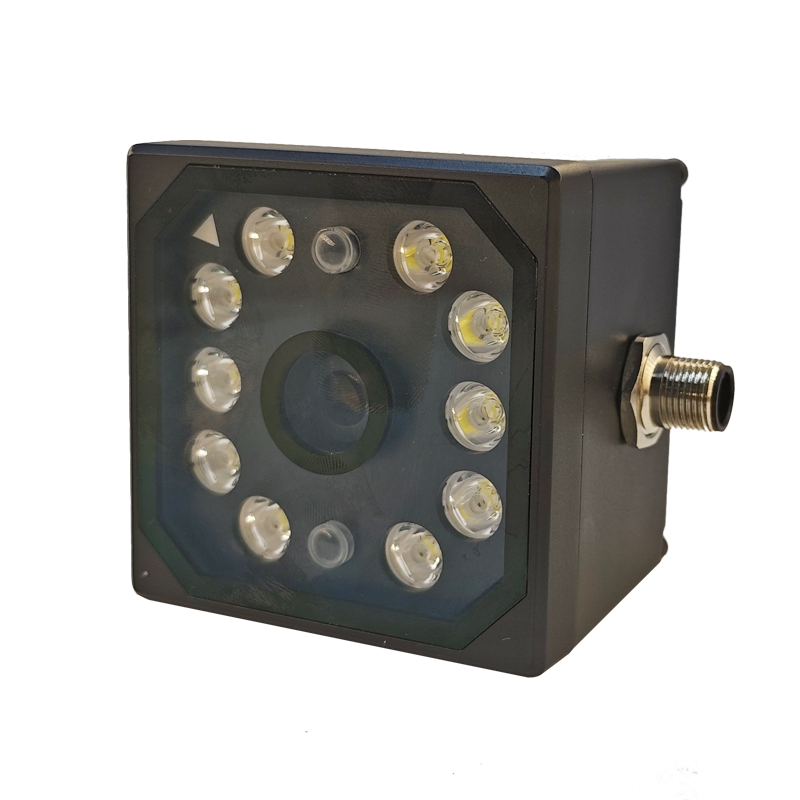

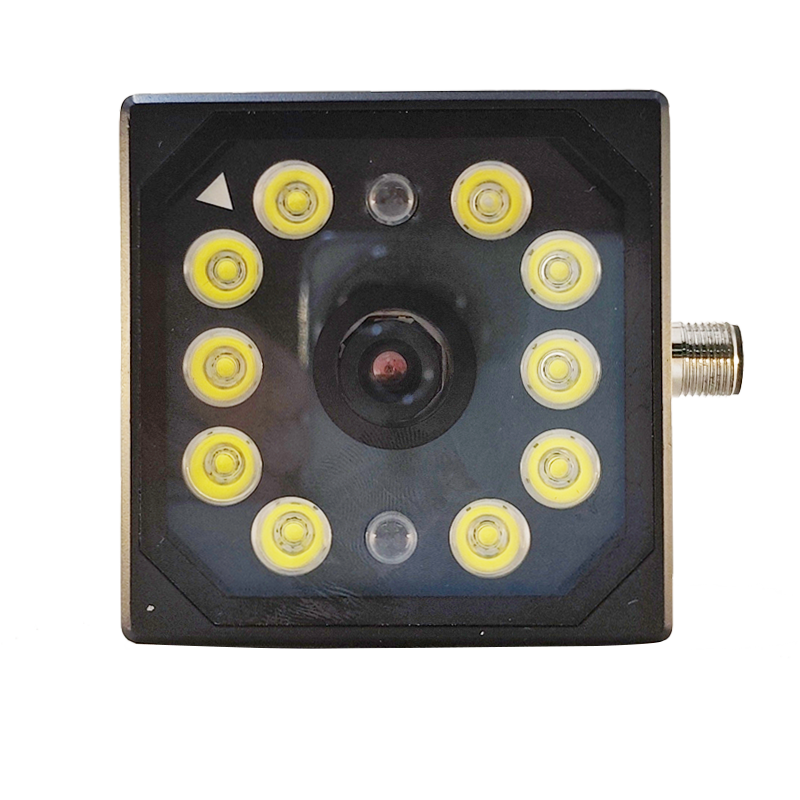

相機：視覺系統的“眼睛”

核心職責：工業相機的根本任務是將真實世界的光學影像轉換成電子信號（數字數據）。它負責捕捉場景的光線，通過內部的圖像傳感器（如CMOS或CCD）將其轉化爲原始的圖像或視頻數據流。

關鍵特性：分辨率、幀率、傳感器類型（全局快門/卷帘快门）、感光度（量子效率）、接口类型（如GigE Vision, USB3 Vision, CoaXPress, Camera Link）、色彩能力（黑白/彩色）等都是衡量相机性能的核心指标。

輸出：相機産生的是高速、原始的圖像數據流。

圖像采集卡：数据流的“智能門戶”與“高速通道”

如果把工业相机比作敏锐的眼睛，那么圖像采集卡就是连接眼睛与大脑（计算机处理系统）的高速神经与处理中枢。其角色远非简单的“橋梁”那麽簡單：

物理接口與協議翻譯： 采集卡提供相机所需的物理接口（Camera Link HS/F、CoaXPress FDR、SDI等），并精确解析相机遵循的工业标准协议（如Camera Link、CoaXPress协议），确保数据能从相机准确无误地传输到计算机。尤其对于需要极高带宽的相机（如超高分辨率或多通道相机），专用接口卡是传输稳定性的保障。

高速數據捕獲與緩沖：現代工業相機，特別是高速相機或高分辨率相機，産生的數據量極其龐大且高速。采集卡的核心能力在于能夠實時、可靠地捕獲這些洪水般湧來的原始圖像數據，並將其高效、零丟失地搬運到計算機的系統內存(RAM)中。內置的高速大容量緩存（Buffer）在此過程中起著吸收數據洪峰、防止丟幀的關鍵作用。這點在動態産線高速檢測（如每分鍾檢測數千個産品）時尤爲重要。

精准時序控制（觸發與同步）：

觸發輸入： 接收外部傳感器（如光電開關、編碼器）發出的觸發信號，精確控制相機在恰當時刻開始曝光和采集圖像。例如當傳送帶上的産品到達指定位置時立即拍攝，避免模糊。

觸發輸出/光耦隔离輸出： 可向外輸出控制信號（如頻閃光源控制信號），用于精准協調整個視覺系統（相機、光源、運動平台等）的運作時序，實現毫秒級的動作協調。

硬件級同步： 在多相机系统中，采集卡能通过精确的时钟信号（如Camera Link上的SerClk和SerTC）实现多个相机帧级的同步曝光采集，确保多角度图像在时间上高度一致，这对三维重建尤为关键。

預處理與硬件加速： 高端圖像采集卡集成FPGA（现场可编程门阵列），能在数据流进入CPU前执行底层、高速的图像预处理操作：像素格式转换（如从Raw到Mono8/RGB）；

基礎圖像校正（平場校正、壞點修補）；簡單的查找表變換（LUT）；感興趣區域（ROI）裁剪與合並；圖像拼接（Stitching）；數據解包/重組。

這些硬件加速操作顯著減輕了CPU的負擔，提高了整個系統的實時性和效率，讓中央處理器能專注于更複雜的算法處理。

提供相機控制與供電(部分接口)：對于某些接口如Camera Link或PoCL，圖像采集卡还负责为相机提供工作所需的电力（Power over Cable）或标准电压，并通过同一线缆实现相机的参数设置（如增益、曝光时间、白平衡）和状态监控。

相機與采集卡：唇齒相依的黃金組合

接口匹配是前提： 一台使用CoaXPress接口的相机，必须配备支持CoaXPress协议的圖像采集卡；同样，Camera Link相机也需要Camera Link接口卡。接口类型与带宽决定了系统图像传输能力的上限。

性能發揮的關鍵： 一台性能强大的高速、高分辨率工业相机，如果没有一块相匹配的、具备足够带宽和处理能力的圖像采集卡作为“高速通道”和“调度中心”，其潜能将被嚴重束縛，導致數據堵塞、丟幀或系統延遲，無法發揮預期價值。這好比用頂級跑車在狹窄山路上行駛，終究難以全速馳騁。

系統穩定性的基石： 专业的圖像采集卡设计精良、经过严格测试，提供可靠的信号传输、精准的时序控制和强大的抗干扰能力（尤其针对工业现场），这是构建工業級堅固、可靠機器視覺系统不可或缺的基础。在制造业车间等电磁干扰复杂的环境中，这个优势尤其明显。

高級功能的實現者： 複雜的觸發同步策略、多相機精密協同采集、底層硬件圖像預處理加速等高級功能，高度依赖于圖像采集卡的硬件能力（特别是FPGA）和驅動程序的支持。沒有強大的采集卡，這些功能要麽效率低下，要麽根本無法實現。

何时必须使用圖像采集卡？

使用高速相機：幀率遠高于標准接口（如USB3）可持續穩定傳輸的上限時。

使用高分辨率相機：單幀數據量巨大，超過GigE或USB3單幀有效帶寬時（部分高分辨率相機仍使用高效壓縮）。一張4000萬像素的圖片直接用USB3傳輸可能導致延遲問題。

使用特定接口的相機：如Camera Link (Base/Medium/Full/Deca/HS), CoaXPress (CXP-6/12/25), SDI等接口的相机，必须配备专用采集卡。

需要精准觸發與同步：尤其是在多相機、高速運動、與外部設備（PLC、運動控制器）緊密協同的場景下，采集卡的硬件級定時精度至關重要。例如在汽車制造中對高速裝配線進行實時檢測。

需要硬件預處理加速：對實時性要求苛刻的應用，利用FPGA分擔CPU負載。

需要極高的系統穩定性與確定性：工業等嚴苛環境中的關鍵應用。
